Equipamento Auxiliar para Linha de Produção de Painéis: O que Você Precisa

Que equipamento auxiliar inclui uma linha de produção de painéis

Uma linha de produção de painéis compostos de metal, painéis compostos de alumínio (ACP) e painéis compostos de favo de mel de alumínio é geralmente organizada em três grupos funcionais: equipamento de preparação de material, equipamento de conformação e colagem e equipamento de acabamento ou manuseio. O equipamento auxiliar para configurações de linha de produção de painéis fica em todos os três grupos, e não em uma única posição, e é por isso que os compradores às vezes subestimam quantas máquinas de suporte uma linha completa realmente precisa. Uma máquina niveladora de três rolos, por exemplo, corrige a curvatura da bobina antes que o material entre na fase de laminação ou revestimento, enquanto uma máquina calandra comprime e alisa a folha composta após a colagem. Um misturador seco prepara o material do núcleo, como pó mineral ou composto de polietileno, antes de ser extrudado ou laminado, e uma matriz em T molda o material do núcleo fundido em uma folha plana contínua durante a produção do núcleo baseado em extrusão. Um revestidor aplica revestimentos protetores ou decorativos, como PVDF ou filme de poliéster ao revestimento de alumínio, uma máquina de delaminação ACP separa as camadas coladas para testes de qualidade ou processos de reciclagem, uma plataforma de elevação suporta o manuseio vertical seguro de materiais entre os estágios e um trocador de filtro automático mantém os fluxos de polímero fundido limpos durante a extrusão contínua sem parar a linha. Compreender como essas máquinas se relacionam entre si é o primeiro passo para especificar uma linha de produção de painéis funcional e bem balanceada.

Vale a pena notar que nem toda linha de produção de painéis utiliza todas as oito categorias listadas acima. Uma linha dedicada a painéis compostos laminados usando bobina de alumínio pré-revestida, por exemplo, pode não exigir um revestidor próprio, enquanto uma linha construída exclusivamente em torno da produção de núcleo baseada em extrusão dará mais ênfase à matriz T e ao trocador de filtro automático do que na máquina de delaminação ACP, que é mais comumente usada para testes de qualidade e reprocessamento, em vez de formação de rotina. O que permanece consistente na maioria das configurações é a lógica subjacente de que o equipamento de preparação de material deve alimentar o equipamento de conformação em uma taxa correspondente, e o equipamento de conformação deve, por sua vez, alimentar o equipamento de acabamento e manuseio sem criar backups em nenhuma das extremidades da linha. Fabricantes e atacadistas que planejam uma nova linha de produção de painéis ou avaliam equipamentos para atualizações de linhas de produção de painéis geralmente começam mapeando o mix de produtos pretendido em relação a esta lista de equipamentos, uma vez que o tipo de painel alvo determina, em última análise, quais máquinas auxiliares são essenciais e quais podem ser adicionadas posteriormente à medida que o volume de produção aumenta.

Padrões de demanda global por trás do investimento em linhas de produção de painéis

Antes de analisar máquinas auxiliares individuais, é útil entender onde está concentrada a demanda global por painéis compostos de alumínio, porque essa demanda, em última análise, determina a quantidade de equipamentos de suporte que um operador de linha de produção de painéis precisa instalar. A procura regional não está distribuída uniformemente e a actividade de construção em regiões de rápido crescimento exerce uma pressão diferente sobre a capacidade de produção do que nos mercados maduros e orientados para a substituição. Uma linha de produção destinada a mercados de exportação de alto volume é geralmente especificada com mais redundância em equipamentos auxiliares, como uma segunda plataforma elevatória ou um trocador de filtro automático adicional, do que uma linha construída principalmente para pedidos domésticos menores. O gráfico abaixo mostra onde a receita de painéis compostos de alumínio está atualmente concentrada em uma base regional, usando pesquisas de mercado publicadas como ponto de referência, em vez de uma estimativa gerada internamente.

De acordo com a Grand View Research, a Ásia-Pacífico foi responsável por 40,8% da receita global de painéis compostos de alumínio em 2024 , a maior participação regional individual, seguida pela América do Norte em 26,8% , com o restante aproximadamente 32,4% espalhados pela Europa e outras regiões combinadas. Essa distribuição é importante para qualquer pessoa que especifique equipamentos auxiliares para projetos de linhas de produção de painéis, porque normalmente se espera que uma instalação que abastece o mercado da Ásia-Pacífico funcione com maior rendimento contínuo e, portanto, se beneficie de equipamentos auxiliares configurados para tempo de inatividade mínimo, como um trocador automático de filtros que permite trocas de filtros sem interromper a extrusão. Os mesmos dados do GVR mostram que o segmento da construção detinha cerca de 54% da receita total de aplicações ACP em 2024, o que significa que uma grande parte da procura por detrás desta divisão regional está ligada a projectos de fachadas, revestimentos, tectos e painéis de parede, em vez de aplicações mais pequenas de sinalização ou transporte. As instalações que atendem à demanda de construção geralmente precisam de um desempenho consistente de nivelamento e calandragem, uma vez que os painéis de fachada são inspecionados visualmente de perto e qualquer ondulação ou variação de espessura é muito mais perceptível do que seria em um painel usado para sinalização temporária. Uma máquina niveladora de três rolos posicionada à frente do estágio de colagem atende diretamente a esse requisito, reduzindo a memória da bobina e a ondulação da superfície antes que a película de alumínio chegue ao laminador. Os revestidores e calandras posicionados posteriormente na linha reforçam essa consistência aplicando um acabamento superficial uniforme e controlando a espessura final da chapa dentro de uma faixa de tolerância estreita. Para os fabricantes que estão avaliando onde investir primeiro, esses dados regionais e de aplicação sugerem que os equipamentos de nivelamento, revestimento e calandragem merecem atenção antecipada, uma vez que afetam mais diretamente a qualidade do acabamento que os compradores de construção examinam minuciosamente. Isso também explica por que muitos fabricantes tratam os equipamentos auxiliares para o planejamento da linha de produção de painéis como uma parte central do projeto da linha, e não como uma compra secundária decidida depois que a prensa ou laminador principal já estiver selecionado. Os fabricantes e grossistas que abastecem os mercados de exportação, em particular, tendem a dar prioridade a equipamentos auxiliares que reduzam o tempo de inatividade não planeado, uma vez que os atrasos nos transportes causados ​​por paragens de linha são mais dispendiosos em rotas internacionais longas do que em rotas domésticas mais curtas.

Trajetória de crescimento do mercado impulsionando nova capacidade de linha de produção

A participação regional é apenas parte do quadro; o ritmo em que se espera que o mercado global de painéis compostos de alumínio cresça também é importante quando um fabricante decide quanta capacidade de equipamento auxiliar construirá em uma nova linha de produção de painéis. Um mercado em expansão constante ao longo de vários anos geralmente justifica o investimento inicial em equipamentos auxiliares de maior capacidade para as operações da linha de produção de painéis, em vez de adicionar capacidade posteriormente em incrementos menores, uma vez que a modernização de uma linha em funcionamento é geralmente mais perturbadora do que especificar a capacidade adequada desde o início. O gráfico abaixo traça o crescimento projetado do mercado global de painéis compostos de alumínio de 2024 a 2030, com base em uma taxa composta de crescimento anual publicada pela Grand View Research. É apresentado como uma trajetória estimada e não como um resultado garantido, uma vez que os resultados reais de ano para ano dependem dos ciclos de construção, da regulamentação regional e da disponibilidade de matérias-primas.

A Grand View Research estimou o mercado global de painéis compostos de alumínio em aproximadamente 6,47 mil milhões de dólares em 2024 e projetou que alcançaria 9,65 mil milhões de dólares até 2030 , refletindo uma taxa composta de crescimento anual de cerca de 7,0% durante o período de 2025 a 2030. Esse nível de crescimento sustentado é significativo para qualquer fabricante que pondere se deve adicionar uma segunda linha de produção ou expandir a capacidade de equipamento suplementar numa linha de produção de painéis existente, porque implica um crescimento constante das encomendas, em vez de um pico de curto prazo que não justificaria o investimento de capital permanente. Um mercado que cresce cerca de sete por cento ao ano também tende a recompensar os fabricantes que conseguem manter uma qualidade de produção consistente em escala, o que coloca ênfase renovada em máquinas auxiliares que reduzem a variação entre lotes, incluindo misturadores secos que mantêm uma mistura consistente de compostos principais e calandras que mantêm tolerância de espessura em longos ciclos de produção. A mesma pesquisa também observou que o segmento de revestimento PVDF foi o maior segmento de produtos em 2024, apontando para a procura contínua por equipamentos de revestimento capazes de aplicar acabamentos duráveis ​​e resistentes às intempéries, em vez de alternativas de baixo custo. Para um fabricante ou empresa comercial que avalia uma nova linha de produção de painéis, esta trajetória de crescimento apoia a especificação de equipamento auxiliar com alguma margem de manobra incorporada acima dos volumes de encomenda atuais, uma vez que o equipamento que é apenas adequado para o rendimento atual pode tornar-se um estrangulamento dentro de dois ou três anos se o mercado subjacente crescer conforme projetado. Vale a pena notar que esta projeção reflete uma tendência de todo o setor, e não uma garantia para qualquer fabricante individual, e os resultados reais variam de acordo com a região, o mix de produtos e a base de clientes. Mesmo com essa ressalva, a consistência da estimativa de crescimento ao longo de vários anos dá aos planeadores de produção uma base razoável para atualizações faseadas de equipamentos auxiliares, em vez de compras reativas e únicas, feitas apenas depois de surgir um estrangulamento.

Comparando as funções operacionais dos principais grupos de máquinas auxiliares

Nem todos os equipamentos auxiliares para operações de linha de produção de painéis desempenham a mesma função, e agrupar máquinas por suas características operacionais ajuda a esclarecer por que uma linha precisa de vários tipos diferentes em vez de uma solução universal. Equipamentos de estágio de conformação, como a máquina niveladora de três rolos e a calandra, geralmente são avaliados pela consistência da produção e pela capacidade de produção, uma vez que sua função é moldar fisicamente e corrigir o material na velocidade da linha. Os equipamentos de movimentação de materiais, como a plataforma elevatória, tendem a ser avaliados mais pela facilidade de integração e pela simplicidade de manutenção, uma vez que sua função principal é apoiar a movimentação segura, em vez de processar ativamente o material. Os equipamentos de revestimento e mistura ficam entre esses dois grupos, contribuindo tanto para o acabamento do produto quanto para a consistência do material a montante. O gráfico de radar abaixo compara três grandes grupos de equipamentos em cinco características operacionais em uma escala relativa de um a cinco, com o objetivo puramente de comparação ilustrativa para apoiar discussões de planejamento, e não como um estudo formal de benchmarking.

A comparação do radar ilustra um padrão que os engenheiros de produção geralmente reconhecem na prática: equipamentos de estágio de conformação, como uma máquina niveladora de três rolos ou uma calandra, tendem a obter pontuações mais altas em capacidade de produção e sensibilidade de acabamento, uma vez que essas máquinas moldam ou corrigem diretamente o material que os clientes posteriormente inspecionarão visualmente. Equipamentos de revestimento e mistura, incluindo revestidores e misturadores secos, normalmente obtêm bons resultados em termos de consistência de saída, porque sua principal contribuição é a preparação uniforme e repetível do material, em vez da velocidade bruta. Equipamentos de movimentação, como plataformas elevatórias, tendem a ter a pontuação mais alta em facilidade de integração e simplicidade de manutenção, refletindo o fato de que seu projeto mecânico é geralmente mais simples do que máquinas de conformação ou revestimento, embora seu papel na prevenção de lesões no local de trabalho e danos materiais seja igualmente importante em termos operacionais. O nível de automação varia entre todos os três grupos, dependendo de como uma linha específica é configurada, com instalações de máquinas auxiliares de linhas de painéis mais recentes incluindo cada vez mais controle lógico programável para ajuste de folga dos rolos, espessura do revestimento e tempo do ciclo de mistura. Nenhuma dessas características deve ser lida como uma classificação de importância, uma vez que uma linha de produção não pode funcionar corretamente se algum grupo estiver faltando ou subdimensionado em relação aos demais; uma fase de formação rápida alimentando um sistema de manuseio subdimensionado, por exemplo, simplesmente desloca o gargalo a jusante, em vez de resolvê-lo. Esta é uma das razões pelas quais planejadores de produção experientes especificam equipamentos auxiliares como um sistema coordenado, em vez de comprar máquinas individualmente com base apenas no preço ou no prazo de entrega. Uma calandra com excelente consistência de saída oferece poucos benefícios se o misturador seco a montante não puder manter uma densidade consistente do composto do núcleo, uma vez que o material do núcleo inconsistente aparecerá como variação posteriormente na linha, independentemente do desempenho da calandra. Da mesma forma, uma configuração eficiente de extrusão de matriz em T pode ser prejudicada por uma plataforma de elevação que é muito lenta ou muito pequena para acompanhar a produção contínua de folhas, criando estoque desnecessário de trabalho em andamento no chão de fábrica. A revisão de grupos de equipamentos lado a lado desta forma, em vez de máquina por máquina, tende a revelar essas interdependências mais cedo no processo de planejamento, quando os ajustes são muito menos dispendiosos do que após a instalação.

Por que as linhas de painéis resistentes ao fogo estão adicionando mais equipamentos auxiliares

O desempenho ao fogo tornou-se um dos mais fortes impulsionadores do investimento em novas linhas de produção de painéis nos últimos anos, e esta mudança tem consequências diretas para o tipo de equipamento auxiliar para as operações da linha de produção de painéis que um fabricante necessita. Os painéis compostos resistentes ao fogo de grau A2 e B1 usam materiais de núcleo com preenchimento mineral ou não combustíveis que se comportam de maneira diferente durante a mistura, extrusão e laminação em comparação com painéis de núcleo de polietileno padrão, o que significa que misturadores secos, matrizes T e calandras em linhas resistentes ao fogo são frequentemente especificados com tolerâncias diferentes daquelas em linhas padrão. O gráfico de medição abaixo mostra a taxa de crescimento reportada para o segmento de painéis compostos com classificação de incêndio A2, com base em pesquisas industriais publicadas, para ilustrar a rapidez com que a demanda por esta categoria de painéis está se expandindo em relação ao mercado mais amplo de painéis compostos discutido anteriormente neste artigo.

A pesquisa publicada da indústria coloca o mercado global de painéis compostos com classificação de fogo A2 em aproximadamente 2,6 mil milhões de dólares em 2024 , com crescimento projetado em torno 5,1 mil milhões de dólares até 2033 , representando uma taxa composta de crescimento anual de aproximadamente 8,1% , que é mais rápido do que a taxa de crescimento mais ampla do mercado de painéis compostos de alumínio discutida anteriormente neste artigo. Essa lacuna é importante do ponto de vista operacional, porque sugere que a procura de painéis resistentes ao fogo está a crescer desproporcionalmente, impulsionada em grande parte por códigos de construção mais rigorosos e requisitos de segurança na construção de arranha-céus, e não apenas pelo volume geral de construção. Para um fabricante que já produz painéis de núcleo padrão, esta tendência traduz-se frequentemente numa decisão sobre adicionar ou atualizar equipamentos de apoio à linha de produção especificamente para produtos resistentes ao fogo, em vez de assumir que o equipamento existente pode ser partilhado sem modificação. Os compostos de núcleo preenchidos com minerais usados ​​nos painéis A2 e B1 são normalmente mais densos e mais abrasivos do que os compostos de polietileno padrão, o que impõe uma demanda adicional na consistência da mistura do misturador a seco e pode acelerar o desgaste dos componentes da matriz T se o equipamento não tiver sido projetado com esses materiais em mente. As calandras que processam painéis resistentes ao fogo muitas vezes também exigem um controle de espessura mais preciso, uma vez que os painéis com núcleo mineral são frequentemente especificados para aplicações em fachadas de arranha-céus, onde a consistência visual em grandes áreas de parede é inspecionada de perto durante a entrega do projeto. As aplicações de construção continuam a representar a utilização final dominante dos painéis resistentes ao fogo A2, representando uma maioria substancial das receitas do segmento, de acordo com os dados disponíveis da indústria, o que reforça a ligação entre esta tendência de crescimento e o padrão de procura regional impulsionado pela construção descrito anteriormente no gráfico de receitas regionais. Os trocadores de filtros automáticos também assumem importância adicional em linhas resistentes ao fogo, uma vez que os compostos com preenchimento mineral têm maior probabilidade de gerar contaminação por partículas durante a extrusão contínua do que o material de núcleo padrão, e um trocador que permite trocas de filtros sem parar a linha ajuda a manter a qualidade da saída sem sacrificar o rendimento. Os fabricantes que avaliam se devem expandir para a produção de painéis resistentes ao fogo devem pesar esta taxa de crescimento mais rápida contra as considerações de equipamento adicional que introduz, uma vez que a expansão do segmento parece ser estrutural, ligada a regulamentos e normas de segurança, em vez de uma tendência de curto prazo susceptível de ser revertida.

Dentro de uma máquina niveladora de três rolos: estrutura e função

Como a máquina niveladora de três rolos é uma das peças de equipamento auxiliar mais comumente especificadas para configurações de linhas de produção de painéis, é útil examinar sua estrutura com mais detalhes. O diagrama esquemático abaixo mostra uma visão axonométrica simplificada de uma típica máquina niveladora de três rolos, com os principais componentes rotulados para referência. Este tipo de máquina funciona passando a bobina de alumínio através de um conjunto de rolos posicionados com precisão que aplicam força de flexão controlada em direções alternadas, o que alivia a tensão interna e nivela a memória da bobina antes que o material chegue ao equipamento de colagem ou revestimento a jusante.

Como mostra o diagrama, a bobina de alumínio entra na máquina ao longo da direção de alimentação e passa entre os conjuntos superior e inferior de rolos de nivelamento dispostos em uma configuração escalonada, que é o princípio mecânico que distingue uma máquina de nivelamento de um simples rolo de nivelamento. O parafuso de ajuste controla a folga vertical entre os conjuntos de rolos, permitindo que o operador ajuste a força de flexão de acordo com a espessura e a têmpera do material, uma vez que o alumínio mais espesso ou de têmpera mais dura requer uma folga entre os rolos diferente da bobina fina e de têmpera suave. A estrutura de base ancora todo o conjunto de rolos e absorve a carga mecânica gerada à medida que a bobina passa sob tensão, razão pela qual a rigidez da estrutura é tão importante para a qualidade do nivelamento quanto a própria precisão do rolo. Um motor de acionamento, posicionado na base da máquina neste esquema, alimenta a rotação do rolo e normalmente é compatível com a velocidade da linha em outras partes da linha de produção, para que o nivelamento não se torne um gargalo no ritmo. Depois que o material passa pelo conjunto final de rolos, ele sai na extremidade de descarga em um estado achatado, pronto para prosseguir para o próximo estágio da linha de produção, seja uma prensa de colagem, um revestidor ou armazenamento intermediário. Esta visão geral estrutural pretende ser uma referência geral para entender como o equipamento de nivelamento se encaixa em uma linha de produção de painéis mais ampla, em vez de ser uma especificação de engenharia detalhada para qualquer modelo único, uma vez que contagens exatas de rolos, diâmetros e configurações de acionamento variam entre fabricantes e aplicações.

Gama de equipamentos auxiliares da Hongyang Machinery

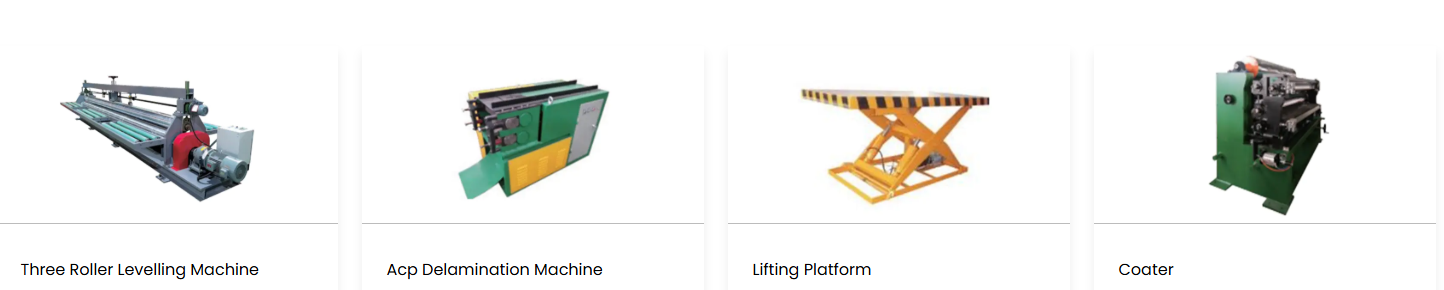

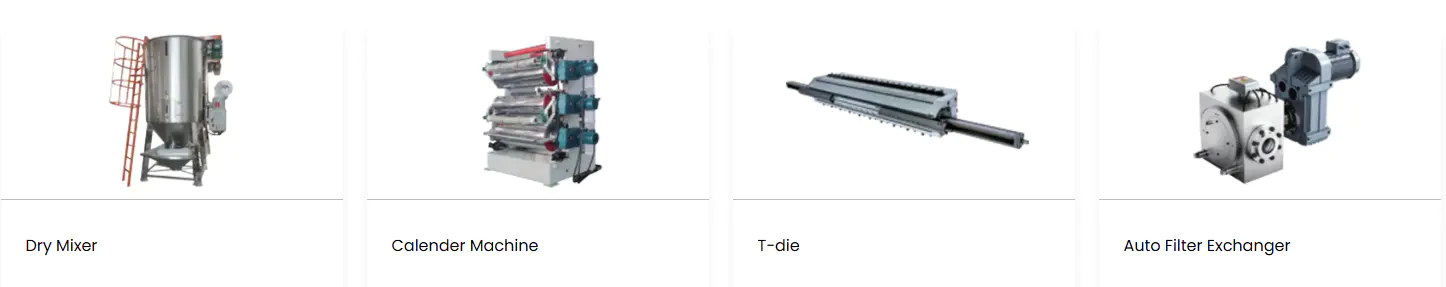

O equipamento mostrado abaixo reflete o tipo de equipamento auxiliar para linhas de produção de painéis que um fabricante de painéis compostos de metal normalmente avalia ao planejar ou atualizar uma linha de produção, abrangendo funções de preparação de material, formação, revestimento e manuseio. Ter essas categorias disponíveis a partir de uma única fonte de equipamento pode simplificar a coordenação entre máquinas, uma vez que equipamentos de conformação, revestimento e manuseio projetados para trabalhar em conjunto tendem a se integrar mais suavemente do que equipamentos provenientes de vários fornecedores não relacionados com diferentes interfaces de controle e tolerâncias mecânicas.

Categorias representativas de equipamentos auxiliares para linhas de produção de painéis compostos metálicos.

Olhando para esta linha de equipamentos, surge uma lógica de fluxo de trabalho clara: o misturador a seco e a calandra cuidam da preparação do material e da consistência do acabamento, a máquina niveladora de três rolos e o revestidor abordam a qualidade da superfície na camada de alumínio, a matriz em T e o trocador de filtro automático suportam a extrusão contínua do núcleo, e a plataforma de elevação fornece a espinha dorsal de manuseio de materiais conectando cada estágio. Para um fabricante ou empresa comercial que adquire equipamentos para uma nova linha, revisar toda essa linha em conjunto, em vez de especificar cada máquina isoladamente, geralmente torna mais fácil confirmar se as taxas de produção, as interfaces de controle e os espaços físicos são compatíveis antes do início da instalação. Os compradores que comparam fornecedores de linhas de produção muitas vezes acham útil solicitar esse tipo de visão geral completa do equipamento no início do processo de aquisição, uma vez que revela lacunas na oferta de um fornecedor, como um fabricante que produz equipamentos de conformação, mas não equipamentos de manuseio compatíveis, antes que essas lacunas se tornem um problema durante a instalação e o comissionamento.

Como selecionar equipamento auxiliar para uma linha nova ou atualizada

A seleção de equipamentos auxiliares para projetos de linhas de produção de painéis geralmente funciona melhor como um processo estruturado, em vez de uma série de compras ad hoc, uma vez que a especificação de cada máquina depende parcialmente de decisões tomadas sobre equipamentos vizinhos. Os seguintes fatores são comumente usados ​​por planejadores de produção e fabricantes de equipamentos para avaliar opções de equipamentos auxiliares antes de finalizar um layout de linha.

1. Combine a capacidade de produção em toda a linha, já que uma etapa de formação rápida combinada com uma etapa de manuseio mais lenta simplesmente realocará o gargalo em vez de resolvê-lo.
2. Confirme a compatibilidade com os tipos de painel alvo, especialmente se a linha processará painéis com núcleo de polietileno padrão, painéis com núcleo A2 ou B1 resistentes ao fogo ou painéis com núcleo em favo de mel de alumínio, uma vez que as propriedades do material do núcleo afetam as especificações do misturador seco, da matriz T e da calandra.
3. Avalie a integração de automação e controle, especialmente se o ajuste da folga dos rolos, a espessura do revestimento e os ciclos de mistura podem ser coordenados por meio de um sistema de controle compartilhado em vez de operados de forma independente.
4. Revise a acessibilidade para manutenção, incluindo a facilidade com que rolos, filtros e componentes de mistura podem ser inspecionados ou substituídos sem interrupções prolongadas na produção.
5. Planeje espaço acima dos volumes de pedidos atuais, especialmente para fabricantes que atendem mercados onde a demanda deverá continuar crescendo nos próximos anos.
6. Verifique a área ocupada e o ajuste das instalações, incluindo a altura do teto para plataformas de elevação e carga no piso para equipamentos de conformação e calandragem mais pesados.

Os fabricantes que seguem essa sequência antes de solicitar cotações geralmente acham mais fácil comparar as opções de maquinário de linha de produção de apoio em uma base igual, uma vez que a proposta de cada fornecedor pode ser avaliada em relação aos mesmos requisitos de produção, material e integração, em vez de ser comparada apenas com especificações técnicas isoladas. Também reduz a probabilidade de descobrir uma incompatibilidade após a instalação, quando os ajustes são consideravelmente mais caros do que seriam durante a fase de planeamento.

Estas questões de avaliação são deliberadamente práticas e não puramente técnicas, uma vez que planeadores de produção experientes descobriram que muitas incompatibilidades de equipamento remontam a questões operacionais que não foram colocadas claramente durante a fase de fornecimento, e não a qualquer especificação errada no papel. Um fabricante que procura equipamentos de suporte para uma atualização de linha de produção de painéis se beneficia ao percorrer cada categoria sistematicamente, documentando tipos de materiais atuais e previstos, formatos de painéis e níveis de produção alvo antes de solicitar cotações formais aos fornecedores de equipamentos. Esta abordagem também torna mais fácil identificar onde as configurações de equipamento padrão serão suficientes e onde um grau de personalização, como uma plataforma de elevação estendida para formatos de painel superdimensionados ou um perfil de matriz em T modificado para larguras de chapa não padronizadas, pode ser necessário para atender aos requisitos específicos do projeto.

Considerações sobre equipamentos auxiliares para linhas de painel alveolar de alumínio

Os painéis compostos alveolares de alumínio representam uma categoria de produto distinta dos ACPs de núcleo plano padrão, e o equipamento auxiliar para configurações de linhas de produção de painéis construídas em torno da produção alveolar difere em vários aspectos do equipamento discutido até agora. Um painel alveolar consiste em duas películas de alumínio coladas a um núcleo alveolar de alumínio leve, que é produzido separadamente em máquinas de núcleo alveolar dedicadas antes de ser combinado com as películas externas em uma linha de laminação. Como o núcleo do favo de mel em si é um produto intermediário fabricado e não um composto extrudado ou misto, o papel do equipamento auxiliar muda um pouco em comparação com uma linha ACP padrão: misturadores secos e matrizes T tornam-se menos centrais, enquanto equipamentos de manuseio de precisão e máquinas de nivelamento assumem maior importância relativa.

As películas de alumínio usadas em painéis alveolares ainda exigem nivelamento antes da colagem, pelas mesmas razões descritas anteriormente neste artigo em relação à curvatura da bobina e à tensão interna, portanto, uma máquina de nivelamento de três rolos permanece um componente padrão, mesmo em linhas focadas em favo de mel. As plataformas de elevação normalmente também têm uso mais pesado em linhas de painéis alveolares, uma vez que as folhas centrais alveoladas, embora leves em relação ao seu tamanho, são frequentemente produzidas e armazenadas em folhas de grande formato que exigem manuseio cuidadoso e nivelado para evitar o esmagamento da estrutura celular antes da colagem. Os revestidores continuam relevantes para o acabamento de superfícies expostas de alumínio, particularmente onde os painéis alveolares são especificados para aplicações arquitetônicas onde a aparência da superfície é inspecionada de perto. As máquinas de calandragem, por outro lado, são usadas de forma mais seletiva em linhas de favo de mel, geralmente aplicadas ao material da pele antes da colagem, em vez de ao próprio painel de favo de mel acabado, uma vez que a compressão de uma estrutura de favo de mel completada danificaria a geometria da célula que dá a esses painéis sua vantagem de resistência em relação ao peso. Para os fabricantes que consideram uma expansão da produção ACP de núcleo plano padrão para a produção de painéis alveolares, vale a pena planejar essa mudança nas prioridades de equipamentos auxiliares com antecedência, uma vez que uma linha configurada exclusivamente em torno da produção de núcleos baseada em extrusão normalmente precisará de capacidade adicional de manuseio e nivelamento, em vez de uma duplicação direta do equipamento existente, para acomodar a fabricação de painéis alveolados de forma eficaz.

Sobre Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

é uma empresa nacional especializada na pesquisa, desenvolvimento e fabricação de equipamentos inteligentes para materiais compósitos metálicos, fornecendo soluções sistemáticas de linha de produção para a indústria global de materiais de construção. A empresa serviu como unidade de elaboração do padrão da indústria que rege os painéis compostos de metal não combustíveis usados ​​na decoração arquitetônica, e ocupa um cargo permanente de membro do conselho na Seção de Metal da Federação Chinesa de Materiais de Construção, refletindo seu papel contínuo na definição de padrões técnicos para o setor. A linha de produtos principais da Hongyang Machinery abrange três sistemas de tecnologia principais: linhas de produção de painéis compostos de alumínio resistentes ao fogo, máquinas com núcleo de favo de mel de alumínio e linhas de produção de painéis compostos de metal com núcleo de favo de mel de alumínio e linhas de produção de painéis compostos de metal personalizados multifuncionais. Juntos, esses sistemas abrangem doze categorias de linhas de produção de alta qualidade, incluindo equipamentos para materiais resistentes ao fogo de grau A2 e B1, painéis tridimensionais compostos de metal com núcleo de alumínio e produtos da série alveolar de alumínio, juntamente com as categorias de equipamentos de suporte à linha de produção de painéis descritas ao longo deste artigo. Fabricantes e atacadistas que avaliam uma linha de produção de painel composto de metal nova ou atualizada podem revisar a linha de equipamentos da Hongyang Machinery como um sistema coordenado que abrange os estágios de preparação, formação, revestimento e manuseio de materiais, em vez de adquirir máquinas individuais de vários fornecedores não relacionados. Essa abordagem coordenada reflete a mesma lógica de planejamento descrita anteriormente neste artigo: produtividade, compatibilidade de materiais, integração de automação, acesso para manutenção e adequação às instalações são mais fáceis de alinhar quando os equipamentos em toda a linha são projetados com interfaces de controle compartilhadas e tolerâncias mecânicas consistentes. Como um fabricante posicionado dentro da cadeia de fornecimento de materiais de construção, o envolvimento da Hongyang Machinery na elaboração de padrões da indústria para painéis compostos de metal não combustíveis também significa que o trabalho de projeto de sua linha de produção é informado pelas mesmas considerações de segurança contra incêndio e código de construção que estão impulsionando o crescimento no segmento de painéis com classificação de fogo A2 e B1 discutido anteriormente, em vez de tratar o projeto de equipamentos de suporte de linha de produção de painéis como separado dessas tendências regulatórias.

Perguntas frequentes

Q1: O que conta como equipamento auxiliar para uma linha de produção de painéis?

Equipamento auxiliar geralmente se refere a máquinas que suportam o processo principal de conformação ou colagem, incluindo máquinas de nivelamento, máquinas de delaminação, plataformas de elevação, revestidores, misturadores a seco, calandras, matrizes em T e trocadores de filtros automáticos, cada um lidando com um estágio específico de preparação, conformação ou manuseio do material.

Q2: Por que é necessária uma máquina de nivelamento de três rolos antes da colagem ou revestimento?

A bobina de alumínio retém a curvatura e a tensão interna do processo de laminação e enrolamento, e uma máquina de nivelamento de três rolos corrige isso antes que o material entre nos estágios de colagem ou revestimento, reduzindo a ondulação que de outra forma seria visível no painel acabado.

Q3: Como um trocador de filtro automático ajuda uma linha de produção contínua?

Um trocador automático de filtros permite que filtros contaminados no fluxo de polímero fundido sejam substituídos sem interromper a extrusão, o que ajuda a manter a qualidade consistente do material do núcleo enquanto mantém a linha de produção funcionando continuamente.

Q4: As linhas de painéis resistentes ao fogo precisam de equipamentos auxiliares diferentes?

Os painéis de núcleo A2 e B1 resistentes ao fogo usam compostos mais densos e cheios de minerais que se comportam de maneira diferente durante a mistura e extrusão do que o material de núcleo de polietileno padrão, portanto, misturadores secos, matrizes T e calandras em linhas resistentes ao fogo são frequentemente especificados com tolerâncias ajustadas.

Q5: O equipamento auxiliar deve ser adquirido de um único fabricante?

A aquisição de equipamentos de formação, revestimento e manuseio de um único fabricante geralmente simplifica a integração, uma vez que as interfaces de controle, taxas de produção e tolerâncias mecânicas têm maior probabilidade de serem compatíveis do que equipamentos combinados de vários fornecedores não relacionados.

Q6: A produção de painéis alveolares de alumínio precisa de equipamentos auxiliares diferentes?

As linhas de painéis em favo de mel dependem mais de equipamentos de manuseio e nivelamento de precisão do que de misturadores secos ou matrizes em T, uma vez que o núcleo em favo de mel é produzido separadamente em máquinas de núcleo dedicadas antes de ser colado a películas de alumínio niveladas.
